2016年 05月 24日
日野橋下の府中用水導水堤:府中用水は何の水か
|

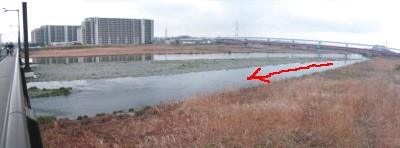

日野橋のすぐ下流側にある、府中用水の導水路(左側の流れ)。この導水路に水が
入っていきやすいように、灌漑期近くなると「堤」が浚渫されます(画面中央付近)。
この構造を「仮堰」と呼ぶようです。
導水路の奥へと導かれていく水。この先に取水口の樋門があります。
この水の全部が府中用水となる訳ではなく、樋門直前の土砂吐・余水吐から
アンダーフロー・オーバーフローした水が多摩川に戻っていきます。
日野橋の上から、反対の上流側を見た所。
今年の場合、昨年の増水後に出現した巨大な「中洲」が、多摩川の真ん中に横たわって
いて、日野側の流路(画面で左)と立川側の流路(右)とに2分されています。

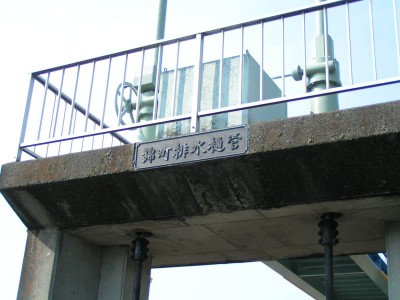

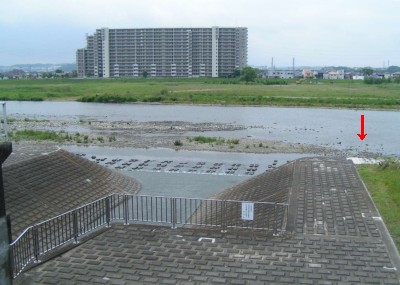

立川側の流路に流れ込んでいるのが、立川市錦町下水処理場の放流排水。
この放流口付近は、既に先述の中州によって多摩川が2分されています。
つまり、下水処理排水(黄色)のほとんどが、多摩川本流の水と混じらずに
府中用水導水路へと入っていっているみたいなのです。濃い青が導水堤。

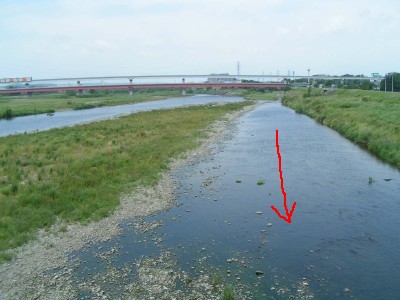

上図で水色の矢印を書いた部分。中州の先端部では多摩川本流の水が
立川側流路に流入しているのですが、その量はそれほど多くはありません。
なにせ赤い矢印で示した開口部は、多摩川水位が下がると歩いて渡れるほど
狭くて浅いのです。
そんなわけで、錦町下水処理場から放流された水のほとんどが、中洲によって
2分された多摩川の片方の流路を通って、府中用水導水路へと入っていって
いるのではないかと思われる訳です。(私の推測が間違っていなければ)
もちろん下水処理水だからといって即汚いとか嫌だとかいうのではないけれど、
明らかに多摩川本流の水とはいろいろ成分が違っているはず。
この水で田んぼをやっている農家の方々は、このことを知っているのだろうか。
中州がない年ならば、処理排水も川本流と速やかに混合して流れていくから
何も気にする必要はないのだけれど。
ちなみに、年変化日変化を無視して、錦町処理場の二次処理水(通常の下水
処理をした水)の年間放流量を単純計算で割っていくと、0.5立米/秒。
府中用水も流量変化が大きいものの、代表的な値は0.3から0.7立米/秒。
この二つ、目視で比較しても、桁までは違いそうにない流量だと思います。
おっと、取水口の少し前で、根川の水の全量が府中用水導水路に合流します。
この根川の水は、錦町下水処理場の高度処理水。それと、根川には柴崎分水の全量が
合流しています。まあ根川や柴崎分水の水量は、府中用水の取り入れ量に比べれば
微々たるものですが。
乱暴にまとめてしまうと、
錦町下水処理場排水+多摩川本流+根川+柴崎分水-余水吐放流分
=取水口での府中用水?
入っていきやすいように、灌漑期近くなると「堤」が浚渫されます(画面中央付近)。
この構造を「仮堰」と呼ぶようです。
導水路の奥へと導かれていく水。この先に取水口の樋門があります。
この水の全部が府中用水となる訳ではなく、樋門直前の土砂吐・余水吐から
アンダーフロー・オーバーフローした水が多摩川に戻っていきます。
日野橋の上から、反対の上流側を見た所。
今年の場合、昨年の増水後に出現した巨大な「中洲」が、多摩川の真ん中に横たわって
いて、日野側の流路(画面で左)と立川側の流路(右)とに2分されています。
立川側の流路に流れ込んでいるのが、立川市錦町下水処理場の放流排水。
この放流口付近は、既に先述の中州によって多摩川が2分されています。
つまり、下水処理排水(黄色)のほとんどが、多摩川本流の水と混じらずに
府中用水導水路へと入っていっているみたいなのです。濃い青が導水堤。
上図で水色の矢印を書いた部分。中州の先端部では多摩川本流の水が
立川側流路に流入しているのですが、その量はそれほど多くはありません。
なにせ赤い矢印で示した開口部は、多摩川水位が下がると歩いて渡れるほど
狭くて浅いのです。
そんなわけで、錦町下水処理場から放流された水のほとんどが、中洲によって
2分された多摩川の片方の流路を通って、府中用水導水路へと入っていって
いるのではないかと思われる訳です。(私の推測が間違っていなければ)
もちろん下水処理水だからといって即汚いとか嫌だとかいうのではないけれど、
明らかに多摩川本流の水とはいろいろ成分が違っているはず。
この水で田んぼをやっている農家の方々は、このことを知っているのだろうか。
中州がない年ならば、処理排水も川本流と速やかに混合して流れていくから
何も気にする必要はないのだけれど。
ちなみに、年変化日変化を無視して、錦町処理場の二次処理水(通常の下水
処理をした水)の年間放流量を単純計算で割っていくと、0.5立米/秒。
府中用水も流量変化が大きいものの、代表的な値は0.3から0.7立米/秒。
この二つ、目視で比較しても、桁までは違いそうにない流量だと思います。
おっと、取水口の少し前で、根川の水の全量が府中用水導水路に合流します。
この根川の水は、錦町下水処理場の高度処理水。それと、根川には柴崎分水の全量が
合流しています。まあ根川や柴崎分水の水量は、府中用水の取り入れ量に比べれば
微々たるものですが。
乱暴にまとめてしまうと、
錦町下水処理場排水+多摩川本流+根川+柴崎分水-余水吐放流分
=取水口での府中用水?
